Humanoid#
ボーン構成#
親子関係#

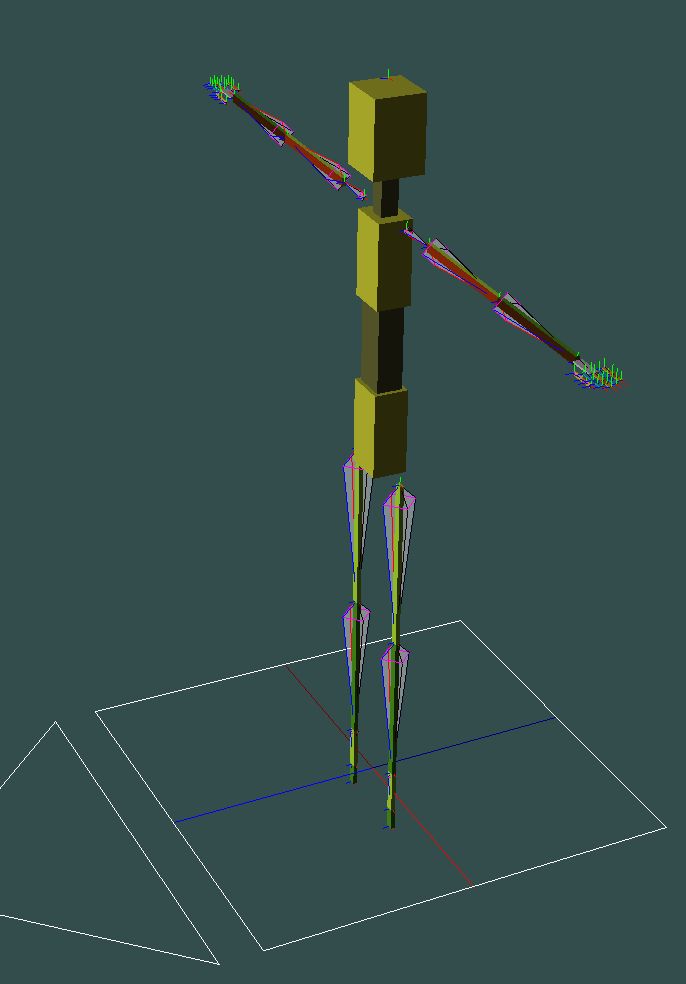

すべてのボーンが 完全に ワールド軸平行#
厳格TPose 向けの HumanBone 定義#
ボーンローカル座標をXYZではなく、Yaw,Pitch,Roll で抽象的に規定する。+で右手系の方向に回転することにしよう(Yaw+左,Pitch+上,Roll+右)
ボーンを TPose のときに連続して同じ方向に進むものに分類
連続の最後に末端ボーンが必要(bvhのendSite)
hand を中指に接続していたが、hand と finger 分離したほうがよさそう(中指の開始位置が厳格TPoseで変わらない方がよい)
やっぱり中指で良さそう。hand-end 追加するのめんどくさいし、中指になるでしょ。
同じ分類のものは同じローカル軸を持つ
分類 |
bone |
Roll軸(進行方向) |
Yaw軸(UP方向) |
memo |
|---|---|---|---|---|
体幹 |
hips, spine, chest, neck, head, endSite |
上 |
前 |
あえてupperChest言及せず |
左腕 |
leftShoulder, leftUpperArm, leftLowerArm, leftHand, endSite(もしくはleftMiddleFinger) |
左 |
前 |
|
右腕 |
rightShoulder, rightUpperArm, rightLowerArm, rightHand, endSite(もしくはrightMiddleFinger) |
右 |
前 |
|
左脚 |
leftUpperLeg, leftLowerLeg, leftFoot, endSite |
下 |
後 |
|
右脚 |
rightUpperLeg, rightLowerLeg, rightFoot, endSite |
下 |
後 |
|
左つま先 |
leftToes, endSite |
前 |
上 |
|
右つま先 |
rightToes, endSite |
前 |
上 |
|
左親指以外の四指 |
index, middle, ring, little の proximal, intermediate, distal, endSite |
左 |
下 |
2,1,1くらいの長さ比 |
左親指 |
metaCarpal, proximal, distal, endSite |
左 |
後 |
|
右親指以外の四指 |
index, middle, ring, little, endSite |
右 |
下 |
|
右親指 |
metaCarpal, proximal, distal, endSite |
右 |
後 |
Core (19ボーン)#
体幹, 左右腕、左右脚で 19 ボーン
Option: つま先(2ボーン)#
左右ひとつずつ
Option: 指(30ボーン)#
1指3関節 x 5本 x 左右 で 30 ボーン
データ表現#
struct Part
{
vec3 position;
std::vector<float> length;
};
struct Skeleton
{
Part trunk; // hips, spine, chest, neck, head, head-end
Part leftArm; // shoulder, upper, lower, hand, hand-end or middle-finger
Part rightArm; // shoulder, upper, lower, hand, hand-end or middle-finger
Part leftLeg; // upper, lower, foot, foot-end(heel)
Part rightLeg; // upper, lower, foot, foot-end(heel)
Part lefToes;
Part rightToes;
Part leftFingerThumbnail;
Part leftFingerIndex;
Part leftFingerMiddle;
Part leftFingerRing;
Part leftFingerLittle;
Part rightFingerThumbnail;
Part rightFingerIndex;
Part rightFingerMiddle;
Part rightFingerRing;
Part rightFingerLittle;
};
